pictureオブジェクトには，pictureオブジェクトのパーツとなるオブジェクトが多数存在します．
大きく分けて2Dオブジェクトと3Dオブジェクトに分けることができます．

2Dオブジェクト

pictureオブジェクトは，パラメータの設定，パーツの配置からなります．

    1: picture {
    2:     # パラメータの設定
    3:     background_color = 255,255,255
    4:
    5:     # パーツの配置
    6:     text {
    7:         caption = "test";
    8:     };
    9:     x = 0; y = 0;
   10: } pic1;

座標系

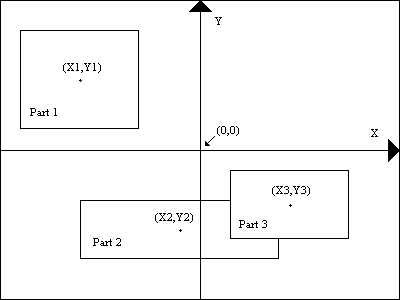

画面を始め，pictureオブジェクトは，オブジェクトの中心位置に座標の原点を持っています．
そのため，配置するオブジェクトのサイズを知らないと，画面を４等分したそれぞれの中央にオブジェクトを置く，といったようなことは出来ません．
マニュアルの画像を借りるとこんな感じ．


この画像の著作権はNBSさんにあります．
オリジナル画像はこちら

画像などをいろいろ配置するときは，ディスプレイの解像度や，サイズが重要になってきます．
PresentationのHardware SettingsのDisplay DeviceのDisplay Modeでサイズやリフレッシュレートが変更できるので確認してください．
とくに，リフレッシュレートは画面更新にかかる時間になるので，画面にオブジェクトが表示されるまでの時間を気にする必要が有る場合は，この値に注意して下さい．

オブジェクト

画像を扱うオブジェクトです．
pictureオブジェクトの中に，複数のパーツを配置できます．
必ずパーツと配置する座標のペアになります．
3Dに関するパラメータ等は，3Dオブジェクトを参照してください．

x integer パーツを配置するx, y座標．
y integer
background_colorcolor 背景の色．
未指定の場合は，default_background_colorが使用される．
default_background_colorのデフォルトは0, 0, 0．
default_code integer, integer list, string デフォルトのcodeを指定．
trialオブジェクトで，このオブジェクトを利用した場合に，このcodeが使われる．
default_port_code integer デフォルトのport_codeを指定．
trialオブジェクトで，このオブジェクトを利用した場合に，このport_codeが使われる．
Bitmap
画像ファイルを扱うオブジェクトです．
bitmapというオブジェクト名ながら，Windows Bitmap，JPEG，PCXの3種類の画像フォーマットを扱うことができます．

filename string 読み込むファイル名
フルパスで指定しない場合，Presentationで指定するDefault Stimuli Directoryか，シナリオヘッダで指定できるDefault_pathで指定されたパスにファイルがあるものとします．
width integer 画像の幅と高さ．
未指定の場合は，実際の画像の幅や高さが使用される．
height integer
scale_factor float 画像のスケール．
heightやwidthと連動する値として，scale_to_height, scale_to_widthを指定できる．
preload boolean 先読みの指定．
falseを指定しておくと，読み込み命令load等が実行されるまでメモリに読み出されない
PCLを利用しない場合は，このパラメータを指定しないこと．
trans_src_colorcolor 透過色の指定？
未確認です．
system_memory boolean 画像をシステムメモリに読み出す．
通常画像はビデオメモリに読み出されるが，このパラメータを指定するとシステムメモリに画像を読み出す．
システムメモリの場合，画像の表示に時間がかかるようになるため，タイミングの精度を求めないときに指定すること．
Text
文字を扱うオブジェクトです．
表示位置の調節が以外とやっかいです．

caption string 表示する文字列
text_align identifier文字をそろえる位置．
指定出来るのは，align_left, align_center, align_rightのいずれか．
未指定の場合は，default_text_alignが使用される．
default_text_alignのデフォルトはalign_left．
font string フォントの種類．
未指定の場合は，default_fontが使用される．
default_fontのデフォルトは"Times New Roman"．
font_size integer 文字の大きさ．
未指定の場合は，default_font_sizeが使用される．
default_font_sizeのデフォルトは12．
width integer 文字列を表示する箱の幅と高さ．
指定する場合は，width, heightの両方を指定する必要がある．
未指定の場合は，文字列を表示するのに十分な大きさのサイズとなる．
箱が小さい場合は，テキストが切り取られて表示される．
はずなのだが...
height integer
font_color color 文字の色．
未指定の場合は，default_text_colorが使用される．
default_text_colorのデフォルトは255, 255, 255．
background_colorcolor 背景の色．
未指定の場合は，default_background_colorが使用される．
default_background_colorのデフォルトは0, 0, 0．
trans_src_color color 透過色の指定？
未確認です．
Box
塗りつぶされた矩形の表示です．
矩形はあるのに円形とか他の図形が無いことが非常に疑問...

width integer矩形を表示する箱の幅と高さ．
width, heightの両方を指定する必要がある．
heightinteger
color color 塗りつぶしの色．
未指定の場合は，default_background_colorが使用される．
default_background_colorのデフォルトは0, 0, 0．

3Dオブジェクト

未稿...
